اجاق وکیوم کاملا اتوماتیک پر از نیتروژن سفارشی

نام محصول اجاق خشک کن با خلاء اتوماتیک
مدل HTF-DZ215V
مشخصات فنی کلیدی محدوده کنترل دما RT 10 ~ 200 درجه سانتیگراد
پایداری دما ± 2 درجه سانتی گراد
وضوح دما 0.1 درجه سانتی گراد
قطر ورودی نیتروژن 14 میلی متر
فیلتر کنید کلاس 10000
روش گرمایش گرمایش خارجی
روش خنک کننده خنک کننده طبیعی
میزان سرمایش هیچ کدام

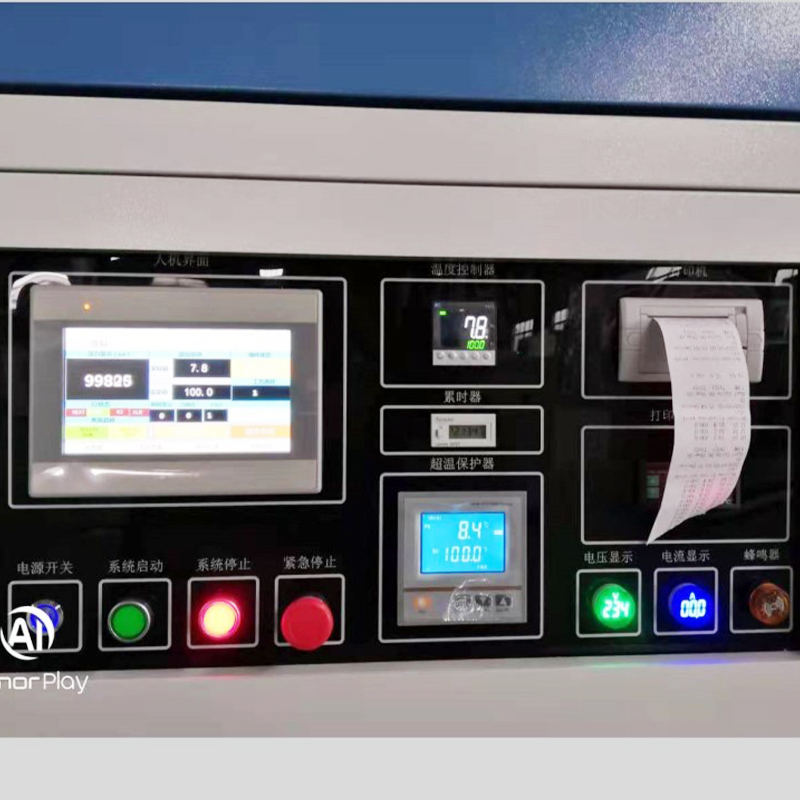

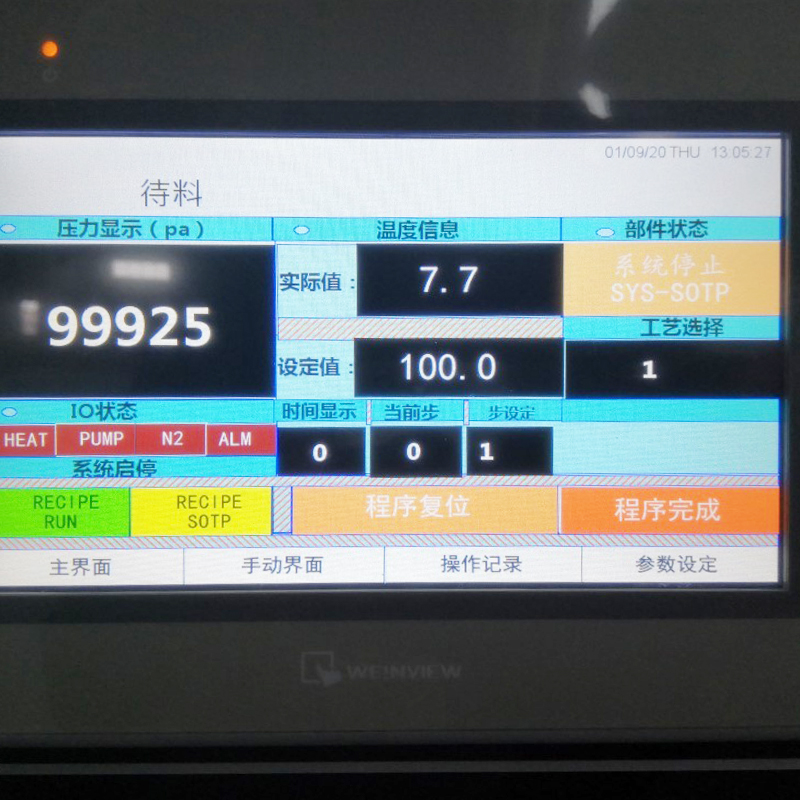

کنترل کننده صفحه نمایش لمسی PLC کنترل صنعتی
وکیوم سنج گیج وکیوم دیجیتال
محدوده خلاء 50Pa-101KPa
روش کنترل خلاء کنترل نقطه تنظیم
ابعاد محفظه داخلی W*D*H (mm) ≥560*640*600
ابعاد خارجی واحد اصلی W*D*H (mm) ≈720*820*1750
حجم محفظه داخلی 215 لیتر
پنجره مشاهده 300x350 میلی متر، ساخته شده با شیشه های تقویت شده داخلی و پانل های اکریلیک با شفافیت بالا
پارتیشن 6 طبقه، ظرفیت بار تک لایه 30 کیلوگرم (قفسه ها دارای صفحات فولادی ضد زنگ سوراخ دار هستند)
قاب پشتیبانی 6 طبقه، ارتفاع فاصله 70 میلی متر
پمپ خلاء پمپ وکیوم بدون روغن وارداتی
ولتاژ منبع تغذیه 220 ولت / 50 هرتز
مصرف برق 2500 وات
سیستم کنترل دما دارای یک کنترل کننده دمای منطقی PID مبتنی بر ریزپردازنده برای عملکرد پایدار. قطعات الکترونیکی از محصولات چینت و شانگهای پیپل الکتریک استفاده می کنند و ثبات و قابلیت اطمینان طولانی مدت را تضمین می کنند.
عنصر گرمایش سیم گرمایش آلیاژ HRE ممتاز درون لوله فولادی ضد زنگ SUS304 مقاوم در برابر خوردگی تعبیه شده است و طول عمر عنصر گرمایشی را تضمین می کند و در عین حال محافظت در برابر نشت الکتریکی را فراهم می کند.
عنصر سنجش دما ترموکوپل PT-100 با دقت بالا
مصالح مسکن فولاد ضد زنگ SUS304 (ضخامت 1 میلی متر)
مواد مخزن داخلی صفحه فولادی ضد زنگ 316 لیتری مقاوم در برابر خوردگی (ضخامت 3 میلی متر)

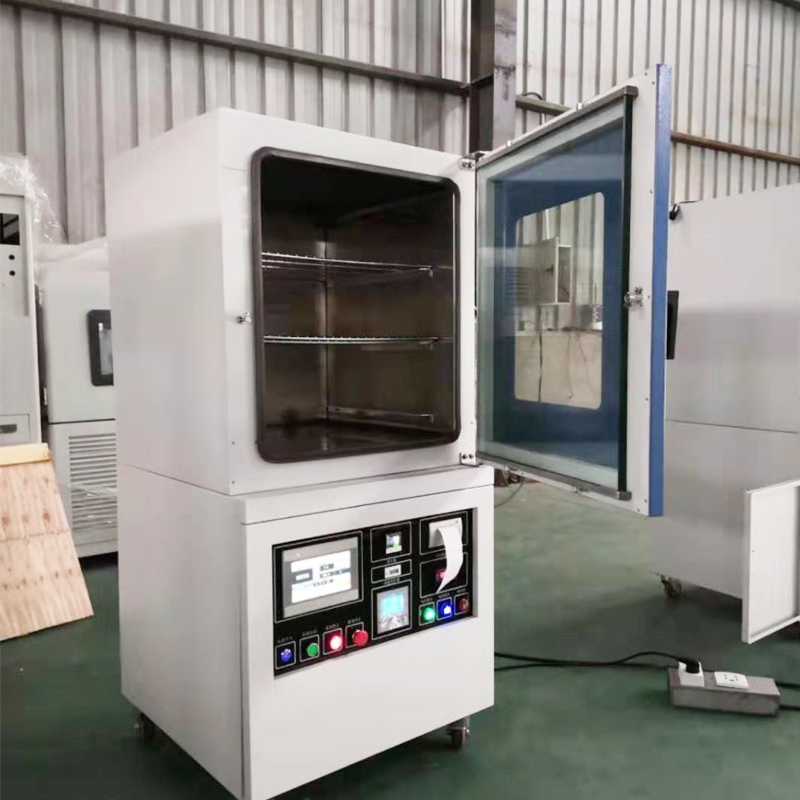

شرح ساختار تجهیزات ابعاد واحد اصلی 720 × 820 × 1750 میلی متر است. واحد اصلی با چهار چرخ چرخ فوما و چهار پایه ثابت برای جابجایی آسان و قرارگیری ایمن نصب شده است. سیستم کنترل به صورت خارجی در سمت چپ یا راست محفظه نصب شده است. گوشه های محفظه دارای گوشه های گرد و بدون نقاط کور برای تمیز کردن راحت هستند. فضای داخلی محفظه شامل شش طبقه است که هر کدام دارای حداقل ارتفاع 70 میلی متر (ارتفاع قابل استفاده موثر) و حداقل مساحت تک لایه 555 × 635 میلی متر است.
توضیحات سیستم کنترل بدون گوشه های مرده برای تمیز کردن آسان. فضای داخلی اتاق شامل 6 طبقه با حداقل ارتفاع فاصله 70 میلی متر (ارتفاع قابل استفاده موثر) در هر طبقه است. هر طبقه دارای حداقل مساحت 555 × 635 میلی متر است که دو سبد استاندارد (480 × 250 × 50 میلی متر) در هر طبقه را در خود جای می دهد. ظرفیت بار کامل 12 سبد استاندارد است. درب واحد اصلی مطابق با اصول ارگونومیک به سمت راست باز می شود.
شرح فرآیند عملیات تجهیزات این تجهیزات از برنامه ریزی کنترل صنعتی PLC استفاده می کند. کنترل قابل برنامه ریزی شامل وضعیت شروع/ توقف پمپ خلاء، تنظیم سطح خلاء، مدت زمان نگهداری خلاء، زمان پر شدن گاز بی اثر، زمان بسته شدن شیر برقی گاز بی اثر، و شروع/خاتمه چرخه گرمایش است.
ذخیره سازی و صادرات داده ها عملیات تک مرحله ای:
سیستم چاپ مرحله 1: سطح خلاء را تنظیم کنید (مقدار فرضی: 80 کیلو پاسکال)
عملکرد خود تنظیم مرحله 2: تنظیم دمای هدف و زمان ماندن پس از رسیدن (هدف فرضی: 200 درجه سانتیگراد)
هشدارهای زمان واقعی مرحله 3: راه اندازی وکیوم یا گرمایش (به طور همزمان امکان پذیر است) ← دستیابی به سطح خلاء هدف ← پمپ خلاء به طور خودکار کار را متوقف می کند
تضمین ایمنی تنظیم دما و زمان عملیات پس از رسیدن به دما (دمای فرضی: 200 درجه سانتیگراد) → مرحله 3:
محیط عملیاتی تجهیزات خلاء یا گرما را تخلیه کنید (می توان به طور همزمان انجام داد) → پس از رسیدن به مقدار تنظیم شده خلاء، پمپ خلاء
دوره گارانتی در حالی که گرمایش ادامه دارد به طور خودکار متوقف می شود. هنگامی که نقطه تنظیم دما و دما به دست آمد
تعمیر و نگهداری پس از نصب زمان عملیات سپری می شود، تجهیزات به طور خودکار متوقف می شوند.
زمان پاسخگویی پس از فروش و تعمیر و نگهداری (توجه: در حین گرم کردن، انبساط هوا در داخل محفظه باعث کاهش سطح خلاء می شود و به طور خودکار باعث می شود
پیکربندی پمپ خلاء مجدداً راه اندازی شود تا خلاء دوباره پر شود. عملیات گرمایش یا دمای ثابت به طور معمول ادامه دارد.)
