اجاق فیلم شیشه ای فتوکرومیک قابل تنظیم

راهنمای کاربر کوره فیلم شیشه ای تغییر رنگ

I. دامنه کاربرد

این تجهیزات برای خشک کردن و انجام آزمایش‌های مختلف سازگاری با دمای ثابت بر روی محصولات یا مواد مختلف، از جمله لوازم الکتریکی، ابزار، گیج‌ها، قطعات، الکترونیک، تجهیزات الکتریکی، قطعات خودرو، قطعات هوافضا، تجهیزات ارتباطی، پلاستیک، ماشین‌آلات، مواد شیمیایی، مواد غذایی، محصولات شیمیایی و ابزارهای سخت‌افزاری تحت شرایط محیطی با دمای ثابت مناسب است.

پارامترهای فنی کلیدی

محدوده دما: RT 20 تا 120 درجه سانتیگراد

دمای کارکرد مداوم: 90 درجه سانتیگراد

پایداری دما: ± 1℃

یکنواختی دما: ± 5 ℃

محدوده تایمر: 1-999 دقیقه

قفسه ها: 6 واحد (پانل های لانه زنبوری آلومینیومی، ساخت بدون درز)

توان مصرفی: 9000 وات

منبع تغذیه: 380 ولت / 50 هرتز

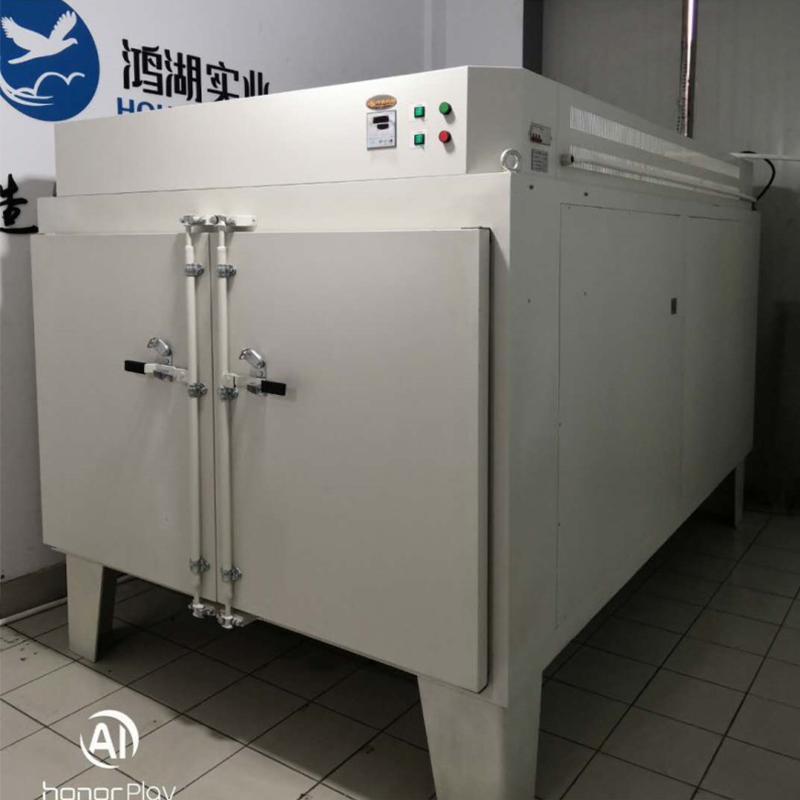

III. ویژگی های ساختاری محصول

این کابینت از ورق فولادی نورد سرد با کیفیت بالا با پوشش پودری الکترواستاتیک استفاده می کند. این پوشش سخت، بادوام است و مقاومت استثنایی در برابر زنگ زدگی را ارائه می دهد.

محفظه کار از ورق فولادی ضد زنگ ممتاز ساخته شده است که دارای گوشه های گرد برای پرداخت صاف و روان است که تمیز کردن بدون دردسر را تسهیل می کند.

فضای بین کابینت و محفظه کار با مواد عایق پشم شیشه بسیار ریز پر شده است که حفظ حرارت عالی را فراهم می کند. این به طور موثر دمای داخلی پایدار و دقیق را تضمین می کند در حالی که تأثیر آن بر محیط اطراف را به حداقل می رساند.

یک کانال منطقی گردش هوای گرم در داخل محفظه یکپارچه شده است، که توزیع یکنواخت دما و گرمایش تسریع را ارتقا می دهد. یک مجرای اگزوز خروج کنترل شده هوا از محفظه را تسهیل می کند. اگر هوای تخلیه شده دارای بو یا مواد سمی باشد، مجرا را می توان به راحتی به لوله های خارجی برای تهویه مستقیم به محل تعیین شده متصل کرد.

تنظیم دما از فناوری دیجیتال هوشمند مبتنی بر ریزپردازنده استفاده می کند که دارای تنظیم خودکار PID صنعتی و نمایشگر LED دو رقمی است. این دقت کنترل بالا، مقاومت در برابر تداخل استثنایی و عملکرد کاربر پسند را تضمین می کند (برای جزئیات به دفترچه راهنمای کنترلر مراجعه کنید).

IV. نصب و راه اندازی

1. در طول حمل و نقل، از اعمال نیرو به سطوح شیشه ای خودداری کنید و از ضربه به بدنه محفظه جلوگیری کنید.

2. پس از قرار دادن دستگاه روی زمین، از تراز بودن آن اطمینان حاصل کنید. اگر سطح ناهموار است، پایه را تنظیم کنید.

3. دستگاه را در نور مستقیم خورشید یا در محیط های مرطوب و با دمای بالا کار نکنید.

4. دستگاه را دور از منابع تداخل الکترومغناطیسی قرار دهید و اطمینان حاصل کنید که سیم ارت تجهیزات به طور موثر زمین شده است.

5. در طول عملیات عادی، اقلام را در داخل محفظه بچینید تا مانع جریان هوا نشوند و از توزیع یکنواخت دما اطمینان حاصل کنید.

6. منبع تغذیه AC 380V 50Hz است. باید از یک سوکت چهار پین با ولتاژ 25 آمپر یا بالاتر با اتصال زمین قابل اعتماد استفاده شود. از سوکت سه پین بدون تغییر استفاده نکنید. منبع تغذیه AC 380 ولت 50 هرتز است و به یک پریز برق سه فاز با اتصال زمین قابل اعتماد نیاز دارد.

7. برای جلوگیری از آسیب، کابل برق را نزدیک پشت دستگاه قرار ندهید، و اجازه ندهید ابزار یا اشیاء دیگر روی کابل برق فشار بیاورند.

V. دستورالعمل های عملیاتی محصول

1. درب محفظه را باز کنید و اقلامی را که قرار است پردازش شوند در قفسه های داخلی قرار دهید (از شلوغی بیش از حد خودداری کنید تا گردش هوای کافی در داخل محفظه فراهم شود). در را ببند.

2. منبع تغذیه را با قرار دادن دوشاخه در یک پریز 380 ولت وصل کنید. سوئیچ پاور در سمت راست صفحه کنترل را در وضعیت «روشن» قرار دهید. صفحه نمایش دیجیتال روشن می شود و نشان می دهد که تجهیزات عملیاتی است.

3. دمای محفظه مورد نظر را با استفاده از کنترل کننده دما روی صفحه کنترل تنظیم کنید.

4. ابزار شروع به کار می کند، به تدریج به دمای تنظیم شده می رسد. پس از اتمام مدت زمان خشک کردن مورد نیاز، فرآیند به پایان می رسد.

5. منبع تغذیه را قطع کنید. قبل از باز کردن درب و خارج کردن وسایل، اجازه دهید دمای اتاق به شرایط محیطی نزدیک شود.

【！】احتیاط: هنگام باز کردن درب برای بازیابی اقلام مراقب باشید، زیرا گرمای باقیمانده ممکن است باعث سوختگی شود. مواد قابل اشتعال یا مواد منفجره نباید در داخل کوره خشک کن قرار داده شوند.

یادداشت های ویژه

⑴ محصولات قبل از ارسال تحت آزمایش های دقیق قرار می گیرند. کالیبراسیون به طور کلی غیر ضروری است. با این حال، اگر در محیط‌های خشن یا در دماهای بیش از محدوده توصیه شده استفاده شود، ممکن است بین دمای نمایش داده شده و دمای واقعی محفظه اختلاف ایجاد شود. اگر انحرافات بیشتر از مشخصات فنی باشد، برای تنظیمات لازم به دستورالعمل های عملکرد کنترل کننده دما مراجعه کنید.

⑵ در حین کار عادی، اگر درب محفظه برای مدت طولانی باز بماند، ممکن است با بستن درب، نوسانات دما موقتی رخ دهد. این یک پدیده طبیعی است.

◆ توابع پانل

تعاریف چراغ نشانگر

1. چراغ نشانگر "RUN/AT": در حین کار روشن می شود و پس از اتمام خاموش می شود. در حین تنظیم خودکار چشمک می زند.

2. نشانگر "OUT": هنگامی که خروجی گرمایش فعال است روشن می شود. در غیر این صورت خاموش می شود

3. نشانگر "ALM": در هنگام هشدار دمای بیش از حد روشن می شود. در غیر این صورت خاموش می شود

VI. روش های بهره برداری و استفاده

1. با روشن کردن کنترلر، ردیف بالای صفحه نمایش "InP" و ردیف پایین "مقدار محدوده" را برای تقریبا 3 ثانیه قبل از ورود به حالت نمایش عادی نشان می دهد.

2. مرجع و تنظیم دما و مدت زمان دمای ثابت

کلید "تنظیم" را فشار دهید تا وارد حالت تنظیم دما شوید. ردیف پایین صفحه نمایش اعلان "SP" را نشان می دهد، در حالی که ردیف بالا نقطه تنظیم دما را نشان می دهد (با رقم واحدها در ابتدا چشمک می زند). با استفاده از کلیدهای شیفت، افزایش و کاهش، نقطه تنظیم مورد نظر را تنظیم کنید. دکمه "تنظیم" را دوباره فشار دهید تا به حالت تنظیم زمان ثابت دمایی وارد شوید. ردیف پایین نمایشگر اعلان «St» را نشان می‌دهد، در حالی که ردیف بالا مقدار تنظیم زمان ثابت دمایی را نشان می‌دهد (با اولین چشمک زدن رقم واحدها). برای تنظیم مقدار تنظیمات دلخواه از دکمه های شیفت، افزایش و کاهش استفاده کنید. یک بار دیگر دکمه «تنظیم» را فشار دهید تا از این حالت تنظیم خارج شوید. مقادیر اصلاح شده به طور خودکار ذخیره می شوند.

هنگامی که زمان دمای ثابت روی "0" تنظیم می شود، این نشان می دهد که هیچ عملکرد زمانی فعال نیست. کنترل کننده به طور مداوم کار می کند و ردیف پایین نمایشگر نقطه تنظیم دما را نشان می دهد. وقتی زمان تنظیم شده "0" نباشد، ردیف پایین پنجره نمایش زمان سپری شده را با روشن شدن آخرین رقم اعشار نشان می دهد. هنگامی که دمای اندازه گیری شده به نقطه تنظیم رسید، تایمر شروع به شمارش معکوس می کند. نقطه اعشار روشن چشمک می زند. پس از اتمام زمان، عملیات متوقف می شود، ردیف پایین "پایان" را نشان می دهد و زنگ به مدت 30 ثانیه به صدا در می آید. پس از پایان عملیات، فشار دادن و نگه داشتن کلید "کم کردن/ راه اندازی مجدد" به مدت 3 ثانیه چرخه را مجدداً راه اندازی می کند.

3. در هنگام هشدار دمای بیش از حد، زنگ به طور مداوم به صدا در می آید و نشانگر هشدار "ALM" روشن می شود. اگر به دلیل تغییر نقطه تنظیم دما، هشدار دمای بیش از حد رخ دهد، نشانگر "ALM" روشن می شود اما زنگ هشدار به صدا در نمی آید.

4. با فشار دادن هر کلیدی، زمانی که زنگ هشدار به صدا در می‌آید، خاموش می‌شود.

5. کلید "Shift": با فشار دادن این کلید در حالت نقطه تنظیم، مقدار نقطه تنظیم برای اصلاح چشمک زن تغییر می کند.

6. کلید "کاهش": برای کاهش مقدار، در حالت تنظیم به طور خلاصه فشار دهید. برای کاهش مداوم فشار دهید و نگه دارید.

7. کلید "افزایش": برای افزایش مقدار، در حالت تنظیم به طور خلاصه فشار دهید. برای افزایش مداوم فشار دهید و نگه دارید.

8. اگر هیچ کلیدی در طول یک دقیقه در حالت تنظیم فشار داده نشود، کنترل به طور خودکار به صفحه نمایش عادی باز می گردد.

9. اگر ردیف بالای نمایشگر کنترل «----» را نشان دهد، این نشان دهنده نقص در سنسور دما یا خود کنترلر است. لطفاً سنسور دما و سیم کشی آن را به طور کامل بررسی کنید.

خود تنظیم سیستم

تنظیم خود سیستم ممکن است زمانی انجام شود که عملکرد کنترل دما رضایت بخش نباشد. افزایش قابل توجه دما ممکن است در طول تنظیم خودکار رخ دهد. کاربران باید قبل از شروع فرآیند این عامل را به طور کامل در نظر بگیرند.

برای شروع تنظیم خودکار سیستم از حالت نقطه تنظیم، کلید Shift/Self-Tune را به مدت 6 ثانیه فشار داده و نگه دارید. نشانگر "RUN/AT" چشمک می زند. پس از اتمام، نشانگر چشمک نمی زند و کنترل کننده مجموعه ای بهینه از پارامترهای PID سیستم را به دست می آورد که به طور خودکار ذخیره می شوند. در حین تنظیم خودکار، با فشار دادن و نگه داشتن کلید Shift/Self-Tune به مدت 6 ثانیه، این روش خاتمه می یابد.

اگر در حین تنظیم خودکار هشدار دمای بیش از حد رخ دهد، نشانگر هشدار «ALM» روشن باقی می‌ماند و زنگ هشدار به صدا در نمی‌آید. با این حال، رله زنگ گرمایش به طور خودکار قطع می شود. کلید "تنظیم" در هنگام تنظیم خودکار غیرفعال است. صرف نظر از اینکه یک دوره دمای ثابت تنظیم شده باشد، ردیف پایین نمایشگر کنترل کننده همیشه نقطه تنظیم دما را نشان می دهد.

مشاوره و تنظیم پارامترهای داخلی دما

کلید Set را حدوداً 3 ثانیه فشار داده و نگه دارید. ردیف پایین صفحه نمایش کنترلر، اعلان رمز عبور "Lc" را نشان می دهد، در حالی که ردیف بالایی مقدار رمز عبور را نشان می دهد. برای تغییر رمز عبور به مقدار دلخواه از کلیدهای افزایش، کاهش و شیفت استفاده کنید. دوباره کلید Set را فشار دهید. اگر رمز عبور نادرست باشد، کنترل کننده به طور خودکار به حالت نمایش عادی باز می گردد. اگر رمز عبور صحیح باشد، وارد وضعیت تنظیم پارامتر دمای داخلی می شود. با فشار دادن مجدد کلید Set امکان تغییر متوالی هر پارامتر وجود دارد. کلید Set را به مدت 3 ثانیه فشار داده و نگه دارید تا از این حالت خارج شوید. مقادیر پارامتر به طور خودکار ذخیره می شوند.

VII. اقدامات احتیاطی

1. مواد شیمیایی قابل اشتعال و فرار نباید در داخل کابینت قرار داده شود.

2. در صورت بروز هرگونه ناهنجاری، بو یا دود در حین کار، فوراً منبع تغذیه را قطع کنید. کاربران نباید خودشان اقدام به تعمیر کنند. برای بازرسی و سرویس توسط پرسنل واجد شرایط با بخش تعمیرات شرکت ما تماس بگیرید. (واحدهای جدید ممکن است در هنگام راه اندازی اولیه بو و حداقل دود از خود متصاعد کنند؛ این طبیعی است. یک یا دو چرخه را رعایت کنید. در صورت تداوم، برای مشاوره با مرکز خدمات مشتریان ما تماس بگیرید).

3. برای حفظ پاکیزگی و افزایش شفافیت شیشه، به طور مرتب دیوارهای اتاقک داخلی و سطوح تجهیزات را پاک کنید. از محلول های اسیدی، قلیایی یا سایر محلول های خورنده برای تمیز کردن سطوح خارجی استفاده نکنید.

4. هنگامی که تجهیزات برای مدت طولانی استفاده نمی شود، سیم برق را جدا کنید تا از خطرات احتمالی جلوگیری شود. علاوه بر این، به طور دوره ای (معمولاً سه ماهه) دستگاه را در شرایط عادی به مدت 2-3 روز کار کنید تا رطوبت از اجزای الکتریکی خارج شود و از آسیب به دستگاه های مرتبط جلوگیری شود.

هشتم. تعمیر عیب
